G-APEX 双壁热缩管的应用：综合指南

G-APEX 双壁热缩管的应用：综合指南

双壁热缩管代表了电缆保护技术的重大进步，将机械耐久性与环境密封结合在一个解决方案中。

什么是双壁热缩管？

与标准热缩材料不同，G-APEX 双壁热缩管具有两个不同的层：外部可收缩聚烯烃护套，提供结构保护；内部粘合衬里，受热激活后形成防水密封。

双层设计同时解决了电缆管理中的两大关键挑战。外层聚烯烃层提供卓越的机械保护，防止磨损、冲击和环境磨损；内层粘合剂层在安装过程中熔化，填充缝隙和不规则表面，然后固化成气密防潮的屏障。这种组合使得双壁热缩管成为物理保护和环境密封都至关重要的应用领域中不可或缺的材料。

本指南全面探讨了 G-APEX 双壁产品线的具体应用，包括通用型 ATM 系列、重型 ASM 系列、多功能 AIS系列、专用 AECM 型号以及定制切割热缩管或印刷解决方案。了解这些不同的产品类别及其最佳应用，有助于专业人士根据其特定需求选择合适的带胶热缩管。

G-APEX 双壁热缩管的特点和优势

双壁粘合热缩管的卓越性能源于五个关键特性，使其有别于标准保护解决方案。

环境密封

粘合剂内层在安装过程中会变形，受热熔化后流入缝隙，并贴合不规则的电缆表面。冷却后，粘合剂固化形成坚固的防水气密密封层，可防止湿气渗透、化学物质暴露和腐蚀。这种密封性能对于地下安装、海洋环境以及防潮性能决定系统寿命的户外应用至关重要。

卓越的机械保护

厚实的聚烯烃外壁具有出色的耐磨性、物理冲击力以及外露电缆常见的磨损模式。这种机械保护使双壁热缩管非常适合人流量大的区域、工业环境以及电缆经常搬运或移动的应用。

应力消除

G-APEX 双壁热缩管的紧密贴合性可为电缆接头和连接器接口提供关键支撑。通过将机械应力分散到更大的区域，它可以减少关键连接点的弯曲，并防止因反复移动或振动而导致的电线断裂。

电气绝缘

除了物理保护之外，该管还提供了可靠的介电屏障，可防止电气短路并增强高压应用的安全性。这种绝缘性能可确保稳定的电气性能，同时维护敏感电子系统的完整性。

多功能合身

3:1 或 4:1 的高收缩比使单根管子直径能够适应各种尺寸的元件，从纤细的单根电线到笨重的多芯连接器。这种多功能性无需多种专用尺寸，从而降低了库存需求并简化了现场安装。

G-APEX 双壁（粘合剂）产品

G-APEX 提供全面的双壁产品，每种产品均针对特定的应用要求和环境条件而设计。

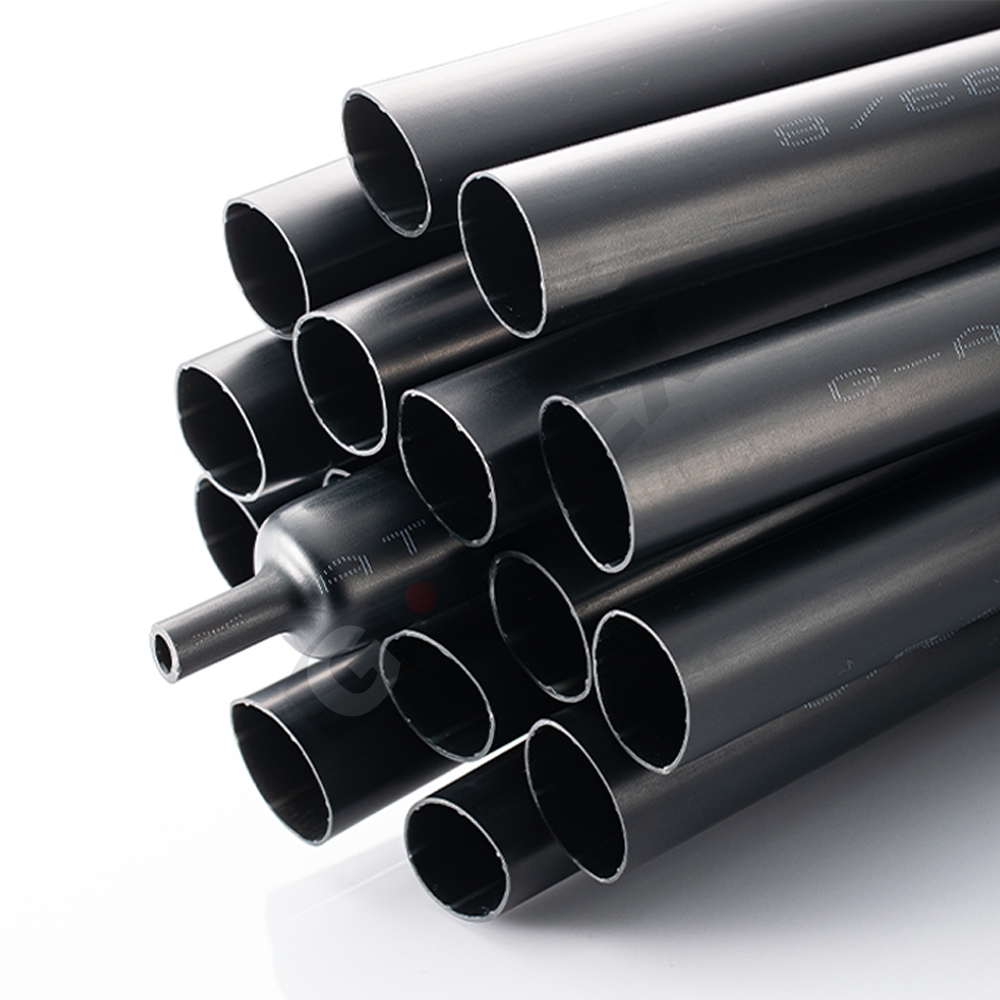

G-APEX ATM

G-APEX ATM 代表了高端带胶热缩管的水平，其厚壁结构和坚固的胶粘内衬专为最严苛的应用而设计。这款重型产品在密封性能和耐磨性同等重要的场合中表现出色，可在严苛的工业环境中提供卓越的保护。

主要应用

ATM 管材是地下和水下电缆接续的理想选择，彻底的防潮性能确保了系统数十年的可靠性。其坚固的结构能够承受埋地敷设的机械应力，而粘合衬里则可在接续点周围形成永久的防水密封。

工业和公用事业环境依赖 ATM 管材来绝缘和密封重型电力电缆连接，尤其是在变电站和配电系统中，这些系统中一旦发生故障，后果将不堪设想。其厚壁设计能够有效抵御维护活动和环境暴露造成的损坏。

ATM 管材兼具机械保护和耐化学腐蚀性能，非常适合暴露于振动、化学品或极端天气的机械线路。制造工厂、采矿作业和海上平台通常指定 ST 管材用于关键控制和电源电路。

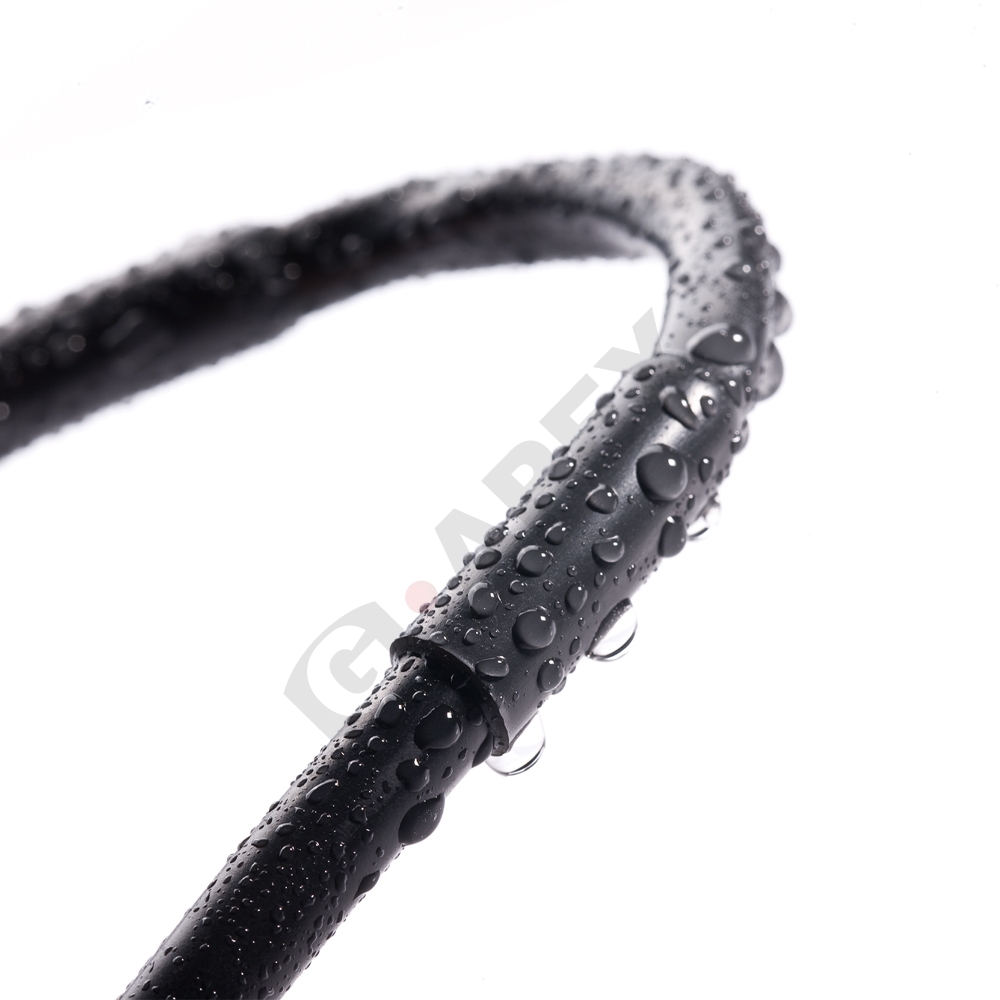

G-APEX AIS

AIS 双壁热缩管采用中等壁厚结构，兼具阻燃性能，在保证密封强度的同时，提供卓越的柔韧性。这种兼顾性能和灵活性的设计，使 AIS 非常适合在安装和维护过程中兼顾保护性和可操作性的应用。

主要应用

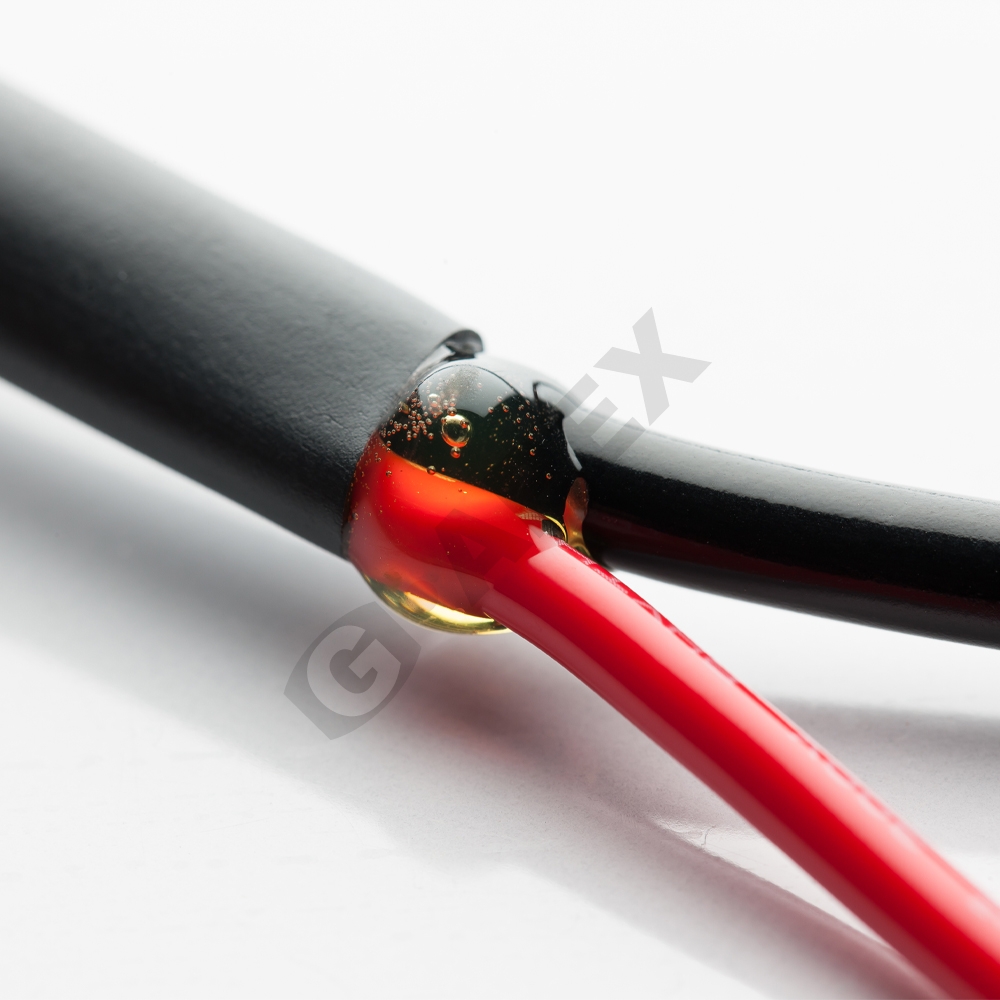

汽车线束是AIS-ES P管最大的应用领域，在车辆的整个使用寿命期间，保护电路免受发动机油液、道路盐和机械磨损的影响。其柔韧性使其能够穿过狭窄空间，同时在热循环和振动条件下保持密封完整性。

家电制造商指定使用 AIS 管保护内部线路，尤其是在暴露于潮湿或清洁剂的区域。卫星通信设施也受益于 AIS 管的耐候性和在天线馈线和控制电路中的柔韧性。

通用电气接头需要防潮和安装灵活性，这使得 AIS 成为多个行业维护和维修应用的首选。

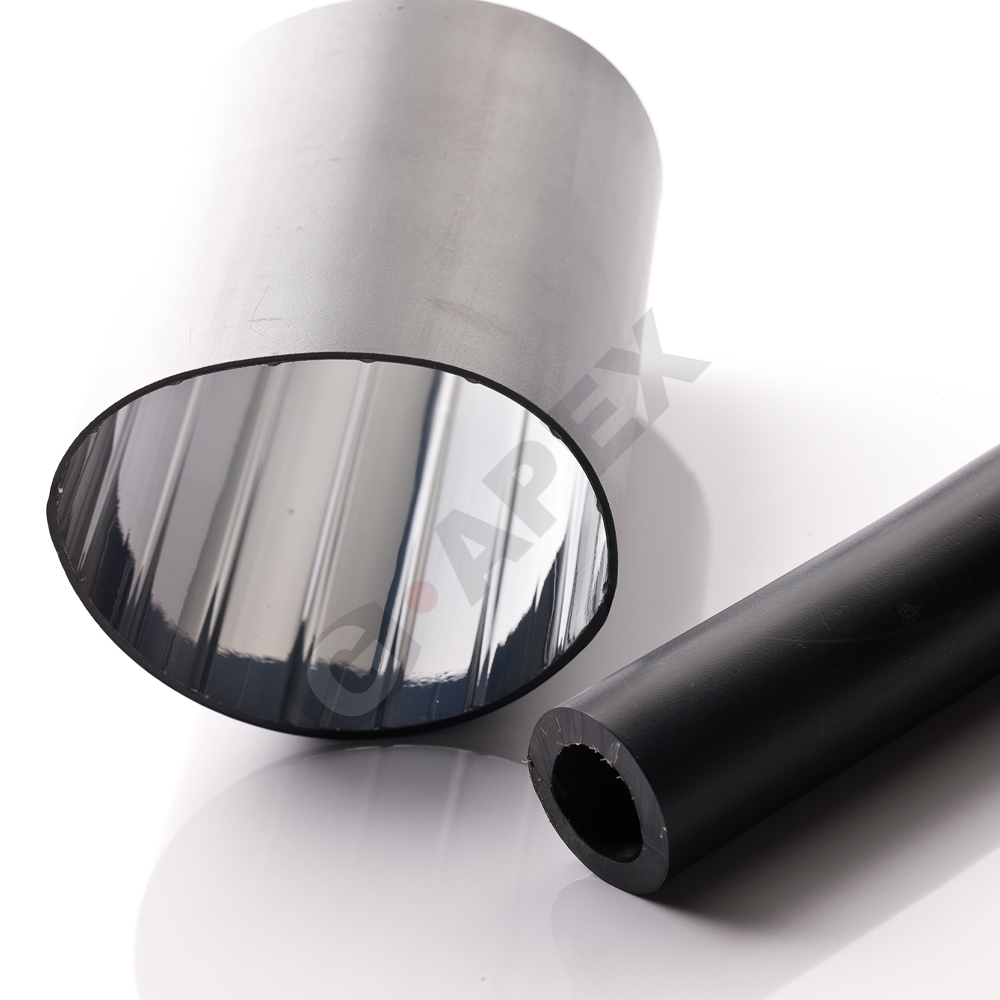

G-APEX ASM

G-APEX ASM 热缩管采用半刚性结构，收缩比高达 6:1，能够紧密贴合尺寸差异较大的元件。这种专业设计弥补了标准双壁产品与定制解决方案之间的差距，适用于高难度应用。

主要应用

ASM 管材增强的机械性能使其在汽车和户外环境中具有极高的耐磨性。更高的收缩率确保其能够牢固地连接到汽车应用中常见的不规则形状的连接器上。

需要紧密配合具有不同几何形状的组件的应用（例如分支线束或多导体分线），利用 4：1 收缩功能在单次安装中实现对不同电缆直径的一致保护。

定制切割双壁管

预切双壁热缩管无需现场切割，确保安装过程中尺寸一致。G-APEX 的精密切割功能可提供精确的长度，从而节省安装时间并减少材料浪费。

可选尺寸（3:1收缩率）

标准直径包括 3.2mm、4.8mm、6.4mm、9.5mm、12.7mm、15mm 和 19.1mm，满足大多数常见电缆保护要求，所有尺寸均具有一致的收缩性能。

应用

预切长度的电缆可显著简化生产流程，确保质量始终如一，对于需要重复端接电缆的生产运营而言，将带来显著优势。现场技术人员非常欣赏预切长度的电缆，因为它可以省去维修过程中的测量和切割步骤。

印刷双壁管

印刷热缩管兼具保护功能和识别功能，可将标识、零件编号或规格标记永久印制在保护套管上。印刷图案在收缩过程中仍能保持清晰和良好的附着力。

应用

OEM 制造应用使用印刷管，以确保在整个供应链和服务生命周期内轻松识别产品。零件编号、额定电压或制造商徽标将成为电缆组件的永久组成部分。

电信和数据中心应用依靠印刷双壁管来实现有组织的电缆标签系统，即使在粘合标签可能失效的恶劣环境条件下也能保持识别。

热套管双壁（粘合）管的工业应用

双壁或双壁热缩管的多功能性使其几乎可以应用于所有依赖电气系统和电缆基础设施的行业。

汽车与运输

发动机舱线束面临着极端温度变化、液体化学物质暴露以及路况盐分腐蚀等挑战。双壁热缩管可在车辆的整个使用寿命期间保护这些关键电路，防止代价高昂的故障和安全问题。

电池端子采用双层保护，可防止腐蚀，同时保持电气连接安全。粘合衬里形成防潮层，延长电池寿命，确保可靠的启动性能。

汽车服务中的电缆维修应用利用了管道无需拆除连接器即可恢复保护的能力，从而实现了高效的现场维修，并保持了原始设备的性能标准。

铁路信号和电力布线系统指定使用双壁管，具有耐候性和防振性，确保交通基础设施在发生故障时可靠运行，避免影响安全和进度。

船舶与近海工程

盐水环境带来了独特的挑战，双壁粘合热缩管凭借其全面的密封性和耐腐蚀性能，有效应对了这一挑战。船舶和海上平台的电气接头需要防水保护，即使持续暴露在潮湿环境中并承受机械应力，也能保持完整性。

金属部件免受海水腐蚀的保护可延长设备寿命并减少维修需求，因为在船舶应用中，维修机会可能有限或费用昂贵。

布线组织以及对运动和振动的保护可确保船舶和海上结构中的电气系统可靠，因为电气故障可能会危及安全和操作。

工业与制造业

控制面板接线受益于颜色编码或印刷的双壁管，可简化维护和故障排除，同时提供针对工业化学品和机械损坏的保护。

液压系统线路需要防护，避免油、溶剂以及制造环境中常见的其他化学物质的侵蚀。双壁管的耐化学性可防止可能导致电气故障的劣化。

机械应用利用耐磨覆盖层来延长高磨损环境中的电缆寿命，降低更换成本并最大限度地减少因电缆故障导致的生产停机时间。

电信和IT

室外安装中的光纤电缆接头和连接器依靠双壁密封来防止湿气渗入，从而降低信号传输质量。这种密封技术能够精准贴合精密光学元件，在保持性能的同时，还能提供环境保护。

服务器机房电缆管理利用双壁管来捆绑和整理网络电缆，同时防止维护活动期间的意外损坏。

室外天线连接需要防潮和防紫外线，因为这可能会影响信号质量。双壁管可为电信基础设施提供长期可靠性。

建筑与基础设施

地下布线安装需要高强度防水性能，而双壁管凭借其粘合密封性能，能够提供卓越的防水性能。其机械保护性能确保电缆能够承受安装应力和长期地面运动。

建筑设备线束系统受益于应变消除特性，可防止因施工操作中固有的持续振动和运动而导致的连接故障。

工地电气系统需要防护，防止灰尘、沙子和碎屑进入，以免造成电气故障。双壁管的密封性能可在严苛的施工环境中保持系统可靠性。

安装和最佳实践

正确安装可确保双壁热缩管提供最大程度的保护并延长使用寿命。遵循既定程序可避免影响性能的常见问题。

选择合适的尺寸

选择收缩率适合最大组件的管材，同时确保足够的收缩量，以便在较小的元件周围形成紧密密封。扩张后的直径必须适应最大的连接器或接头，而收缩后的直径则能够牢固地夹紧最小的电缆段。

适当的加热

使用热风枪均匀加热，从中心开始向外加热，以防止空气滞留。逐渐加热可使粘合剂正常流动，同时防止损坏敏感元件。在安装冷却之前，请监测粘合剂的流动情况，确保完全覆盖。

检查

检查粘合剂是否完全流遍整个圆周，以确保密封效果。检查两端是否有粘合剂溢出，这表示密封系统已完全激活。任何缝隙或粘合剂流不完全的情况都需要额外加热才能达到最佳保护效果。

针对关键应用的工程保护

对于需要极致电缆保护的应用，G-APEX 双壁热缩管产品系列可提供兼具性能、可靠性和耐用性的解决方案，增强电缆保护策略。
