如何收缩含氟聚合物类热缩套管

如何收缩含氟聚合物类热缩套管


含氟聚合物热缩管具有独特的性能，包括耐温、耐化学和耐电，以及低摩擦和无毒特性。这些独特的性能使 PTFE、FEP 和 PFA 热缩成为覆盖和封装组件的理想选择，例如辊涂、温度传感器和医疗设备。

那么，如何将氟塑料热缩套管应用于组件呢？您只需要一个热风枪，并严格遵循热收缩说明。

含氟聚合物热缩管的特点

从PTFE到FEP和PFA，含氟聚合物具有不同的收缩特性和工作性能，因此适用于不同的应用。例如，FEP 热缩是封装电气和温度敏感组件的理想选择，而 PTFE 最适合保护复杂型材免受 260°C 以上的高温影响。

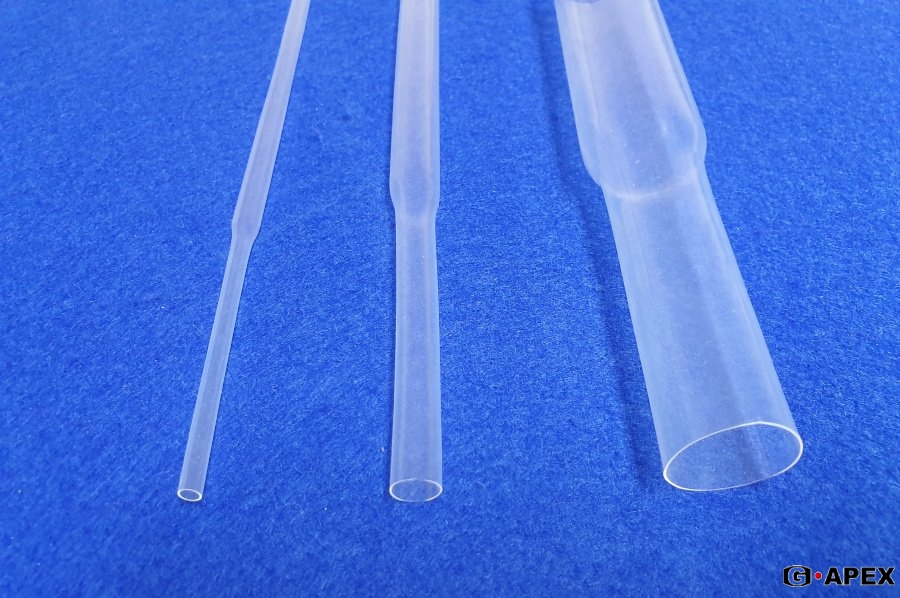

热收缩比

含氟聚合物提供不同的收缩比，从1.4:1到2:1和4:1。比例为2:1的套管收缩到其膨胀直径的一半，而比例为4:1的管收缩到其膨胀直径的四分之一。

热缩温度

氟塑料还具有不同的热收缩温度：

FEP 和 PFA 在 110°C 时收缩，在 200°C 时需要热风枪。

PTFE在330°C时收缩，热风枪温度为440°C。


含氟聚合物热收缩说明，如何收缩氟聚合物热缩管：

1.选择正确的热缩套管尺寸。

2.如果用PTFE覆盖较大的热物质，则对部件进行预加热。

3.将所选的袖子切口应用到零件的右侧长度。

4.用热风枪开始收缩部件的一端。

5.缓慢旋转并沿着部件的长度移动。

6.允许套管的一端保持松动，而不要束缚在零件上。

7.收缩超过组件的末端，使套管向下收缩。

8.用锋利的刀片修剪多余的材料。


要加热并收缩含氟聚合物热缩管，您需要热风枪。我们建议使用容量为1.5KW的喷枪。处理热风枪和热部件时请小心。

1、选择正确的热缩套管尺寸。热缩管收缩前直径应明显大于组件直径，以允许大量的收缩。收缩后的套管直径应小于被覆物的组件直径。

2、如果用PTFE热缩管包覆带有热量的被覆物时，请先在 400°C 的烤箱中对组件进行预热，以防止 PTFE热缩管冷却后收缩不完全导致松动。

3、将所选择的热缩套管裁切成合适的长度，并比被覆物稍长，然后套在要包覆的组件上。

4、在热风枪上设置正确的温度（参见上面的热缩温度），并从组件的一端开始收缩。将喷枪指向稍微远离收缩方向，以避免过早收缩，从而导致皱纹。

5、缓慢旋转组件，然后沿零件一端逐渐移动热风枪至另一端。喷枪每转一圈应有12毫米的热收缩。

6、注意让热缩套管的一端保持松动，不要粘在组件上。管子在收缩过程中通常会变长，因此您应该观察另一端的延长度。

7、继续收缩超过组件的末端，并将热缩套管收缩到较小的直径。

8、让组件冷却并用锋利的刀片修剪多余的材料。

热收缩时的通风注意事项

像所有塑料和橡胶一样，氟塑料在高温下会分解并释放出令人窒息的烟雾。与其他聚合物不同，含氟聚合物产生的烟雾是无味的，因此在材料过热时可能不会被注意到。当加热PTFE热收缩到300°C以上时，必须始终提供充足的通风。 如果在生产过程中使用，建议使用通风设备。

在G-APEX除了PTFE、FEP和PFA热缩管外，还提供聚烯烃热缩管，它是电气绝缘和机械保护的理想选择。聚烯烃有2:1和3:1的收缩比可供选择，在70℃时开始收缩，热风枪温度为110℃。


本文由东莞云林原创，欢迎关注，带你一起长知识！
