应用：
厚壁的HB3具有可靠的绝缘保护，能提供36kV以下母排的绝缘和抗闪络保护，交联的聚烯烃材料具有抗紫外线及阻燃性能，无论在恶劣的高温、化学环境下都能提供母排长期绝缘、耐压保护。
操作温度范围：
连续使用温度：-45℃~105℃
最低收缩温度：100℃
完全收缩温度：135℃以上
颜色：
Red
(母排宽度会依厂家设计不同有所变更，建议尺寸仅供参考)
产品特性：
收缩率:2.5:1
柔软、耐腐蚀
优异的化学抵抗性和绝缘性能
产品规格表：
| Part Number 产品型号 | Nominal SIZE(mm) 公称尺寸 | busbar dimension 母排尺寸 | As supplied (mm) 收缩前 | After recovered (mm) 收缩后 | Applicable busbar dimension 适用母排尺寸(mm) | Standard Length (Meter) 标准长度(米) | ||
|---|---|---|---|---|---|---|---|---|

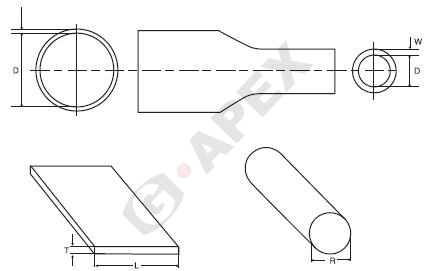

| I.D.(min) 内径(最小)(D) | I.D.(max) 内径 (最大)(d) | W.T.壁厚(W) | L+T (min)(max) 方形 (最小)(最大) | R(min)(max) 圆形 (最小)(最大) | ||||
| HB3-025 | 25 | 20x3 25x3 | 25 | 10 | 4.0±0.3 | 17~28 | 11~20 | 15 |
| HB3-040 | 40 | 30x10 40x4 | 40 | 16 | 4.0±0.3 | 28~45 | 18~32 | 15 |
| HB3-065 | 65 | 50x8 50x10 60x6 60x8 | 65 | 25 | 4.0±0.3 | 44~69 | 28~47 | 15 |
| HB3-075 | 75 | 60x10 80x6 80x8 80x10 | 75 | 25 | 4.0±0.3 | 45~94 | 29~60 | 15 |
| HB3-100 | 100 | 100x8 100x10 100x12 | 100 | 40 | 4.0±0.3 | 69~102 | 44~72 | 15 |
| HB3-120 | 120 | 100x15 120x10 120x12 120x15 | 120 | 40 | 4.0±0.3 | 85~125 | 56~95 | 15 |
| HB3-180 | 180 | 150x10 150x20 | 180 | 58 | 4.0±0.3 | 133~196 | 85~125 | 1 |
技术数据：
| 特性 | 标准 | 测试方法 | 典型值 |
|---|---|---|---|
| 抗张强度 | ≥10.3Mpa | ASTM D2671 | ≥11Mpa |
| 断裂伸长率 | ≥200% | ASTM D2671 | ≥400% |
| 老化后断裂伸长率 | ≥100% | ASTM D2671 (136˚C/168小时) | ≥300% |
| 热冲击 | 无裂纹 | ASTM D2671 (200˚C/4小时) | 无裂纹 |
| 低温柔软性 | 无裂纹 | ASTM D2671 (-40˚C/4小时) | 无裂纹 |
| 介电强度 | ≥19.7kV/mm | ASTM D2671 | ≥20kV/mm |
| 体积电阻率 | ≥1012Ω‧cm | ASTM D2671 | ≥1012Ω‧cm |
| 铜腐蚀性 | 无腐蚀 | ASTM D2671 (158˚C/168小时) | 无腐蚀 |
| 阻燃性能 | 无燃烧 | ANSI IEEE C37.2 | 通过 |
介电常数 | - | IEC 60250 | 5(最大) |
点击查看HB3 - 高压母排热缩套管(耐压36kV)规格书
