超薄型高收缩倍率热缩管的应用和制备方法

超薄壁厚高倍收缩热缩套管

关键词：超薄热缩套管、超薄热缩管、超薄透明热缩管、超薄型热缩管

热缩套管又名热收缩保护套管，具有高温收缩、柔软阻燃、绝缘防蚀等优点，被广泛应用于电子电器行业。热缩套管收缩包覆于电子电器线束上，对电子电器线束起到绝缘和保护作用。

近年来，电子电气设备微型化，由于当前电子元器件产品的轻薄化，原有厚度的热缩管无法满足后续外部嵌套元器件的装配，轻量化逐渐成为行业发展趋势，这对热缩套管产品壁厚和收缩倍率提出了更加苛刻的要求。一般来说，要求产品壁厚≤0.13mm，收缩倍率≥2.5，但是市面上的很多热缩套管都达不到这个要求。有的生产商在制备热缩套管时，采用挤出成型专用工艺加工得到一种热缩套管，虽然该套管收缩强度较高，但不具备超薄壁厚特性，达不到微型化的要求。

因此，本领域亟需一种收缩强度高，且具有超薄壁厚的热缩套管，能够满足电子元器件小型化，轻量化的配套使用。

G5-CB超薄型热缩套管，比通用型G5更薄的超薄型热缩套管，除相同于G5应用以外，超薄的壁厚可以有更低的收缩温度及更快的收缩速度，应用于高密度空间的连接器保护和减轻对温度敏感的元件加热时所造成的伤害。

超薄型高倍收缩热缩套管及其制备方法，热缩材料按照重量份数计为：聚合物基体100份，弹性体10-30份，相容剂0 .5-2份，阻燃剂10-40份，润滑剂0 .5-2份，抗氧剂0 .5-2份，分散剂0 .1-2份。

聚合物基体为：低密度聚乙烯、乙烯-醋酸乙烯酯共聚物，乙烯-丙烯酸乙酯共聚物中的一种或几种。

弹性体为：三元乙丙橡胶、聚烯烃弹性体、硅橡胶和苯乙烯-丁二烯-苯乙烯共聚物一种或几种。

相容剂为：马来酸酐接枝共聚物或丙烯酸酯类共聚物。

阻燃剂为：十溴联苯醚、溴代聚苯乙烯、氢氧化镁和三氧化二锑等复合物。

润滑剂为：聚乙烯蜡或有机硅系润滑物。

抗氧剂为：多元受阻酚与硫代酯类复合物。

分散剂为：硅氧烷偶联剂、钛酸酯偶联剂或铝酸酯偶联剂。

方法为：

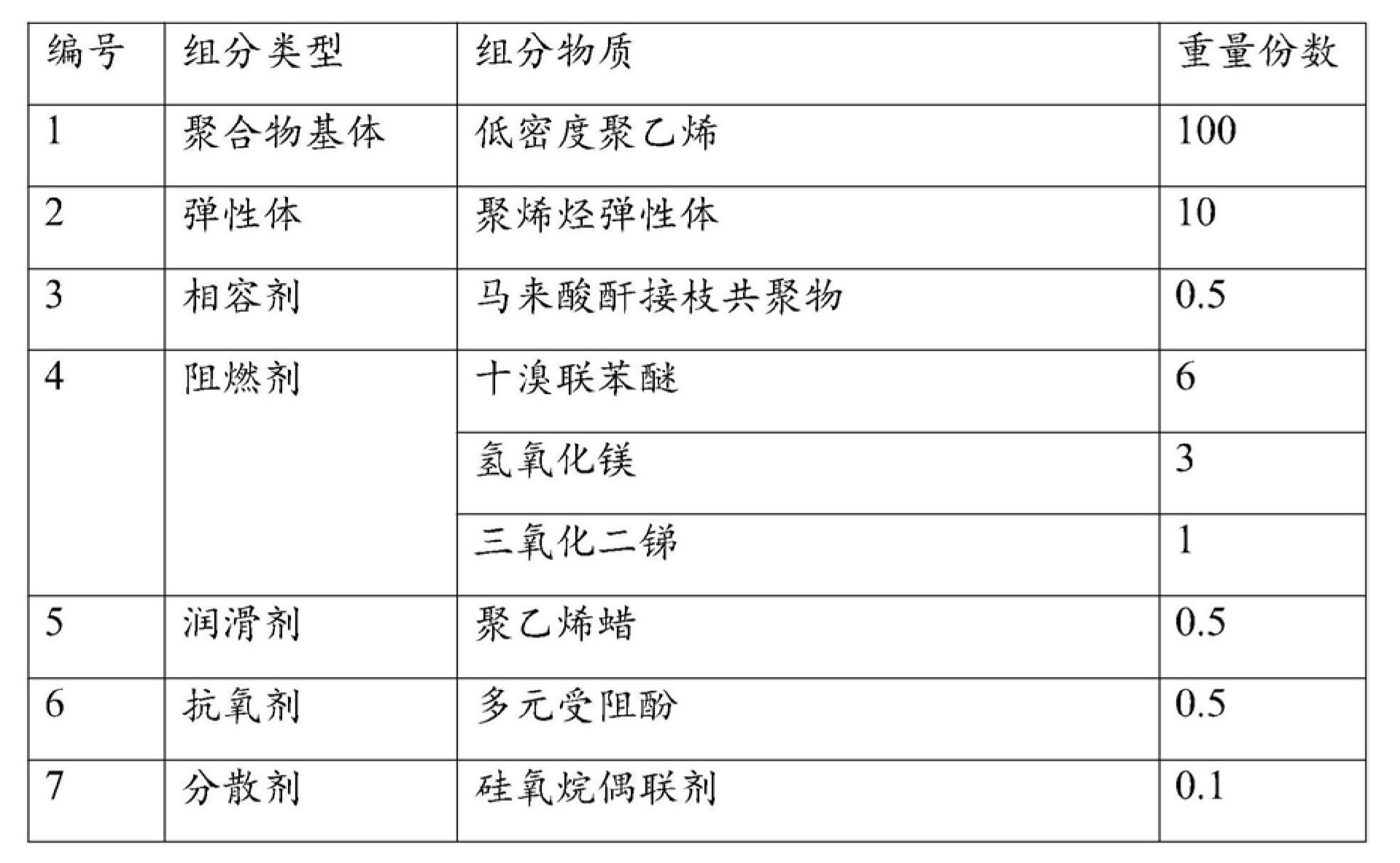

步骤1：准备热缩材料的制备组份；

步骤2：将所述制备组分进行混炼后，经过双螺杆处理成改性母料；

将上述原料加入到密炼机中混合处理，制备得到超薄壁厚套管的改性母料，加工温度100℃，密炼机混炼时间20分钟。

步骤3：将所述改性母粒放入挤出成型机，挤出成型得到管材半成品；

挤出成型机的加工温度为90-150℃；

步骤4：将所述管材半成品通过电子加速器进行辐照；

电子加速器的参数为2 .5MeV，30mA，辐照剂量为60-200kGy，辐照速度60-300m/min；

步骤5：对辐照后的所述管材进行扩张。

扩张的加热软化温度为110-180℃，压力为0 .1Mpa-1 .0Mpa，内径扩张倍率在2 .5倍以上。

以上制备方法可以得到壁厚为0 .10mm，收缩倍率为2 .5 倍的超薄型高倍收缩率热缩套管。

超薄壁套管通过添加的弹性体粒子分散在聚合物网状结构中，提高了材料的断裂伸长率，更有助于材料拉薄延展，使材料在薄壁状态下具有更好的力学性能；

添加分散剂对材料的表面改性处理，使阻燃等无极填料均匀分散，防止其他填料二次团聚形成大颗粒，导致做成薄壁产品时出现缺陷，使有机无机结合界面的最薄化，确保了材料加工性能和综合性能最优化。

得到的热缩套管具有收缩强度高，且具有超薄壁厚的特点，可以运用在微型电子设备上。


本文由东莞云林原创，欢迎关注，带你一起长知识！
