应用:
结构为外层环保聚烯烃热缩管,内层EVA热熔胶环及环保锡环制作而成的组件。 提供电线与电线对接,透明外层利于清晰辨识电线的连接操作。 产品设计为锡环对电线的焊接、外层热缩管对电线连接处的保护、热熔胶环对热缩管封口处的密封具良好的防水功能,一次施工可以完成导线所有的连接保护,简单的施工方式可降低安装成本。
操作温度范围:
连续使用温度:-55℃~125℃
最低收缩温度:80℃
完全收缩温度:110℃以上
焊锡完全熔解温度: 160˚C
颜色:
Blue
White
标准颜色:蓝、白
产品特性:
收缩率2:1
含热熔胶具防水功能
焊锡环设计容易施工
符合RoHS
产品规格表:
产品型号 | 产品规格 (mm) | 线径规格 (mm) | 线径范围 | 标准颜色 | ||
---|---|---|---|---|---|---|

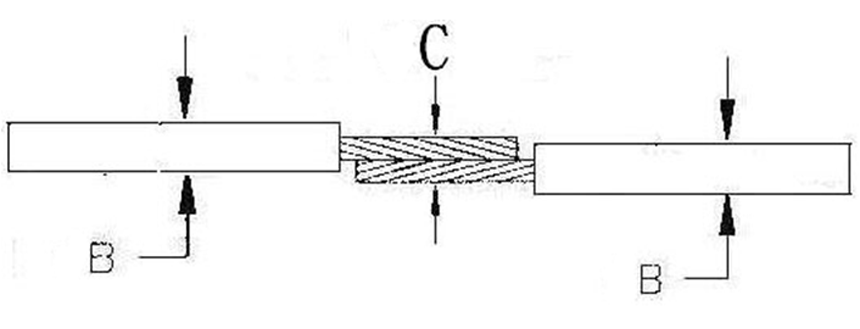

A | L | B(min) | C(min) | A.W.G(㎜2) | ||
GAST-RS03 | 2.7±0.3 | 24±1.5 | 1.4 | 1.2 | 22-18(0.5-1.0) | 蓝 |
GAST-RS05 | 4.7±0.3 | 27±1.5 | 2.4 | 2.0 | 16-14(1.5-2.5) | 蓝 |
GAST-RS07 | 6.8±0.3 | 31±1.5 | 3.8 | 3.3 | 12-10(4.0-6.0) | 蓝 |
GAST-RS11 | 11.0±0.3 | 34±1.5 | 6.0 | 4.5 | 10-6(6.0-14.0) | 蓝 |
GAST-RS13 | 13.5±0.3 | 45±1.5 | 7.5 | 7.0 | 8-4(8.0-22.0) | 白 |

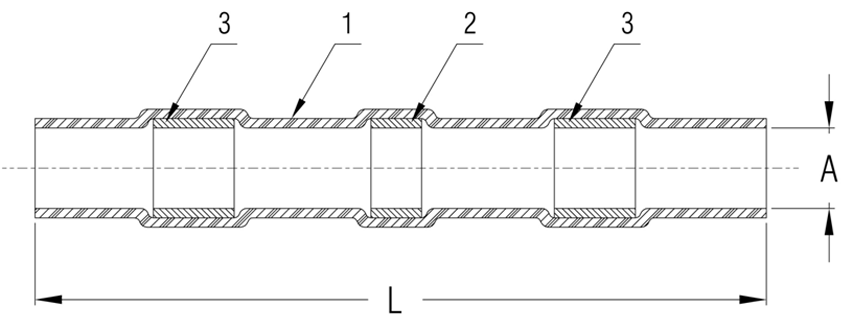

1.热收缩套管
2.低温焊锡环
3.防水热熔胶
技术数据:
特性 | 测试方法 | 典型值 |
---|---|---|
介电强度 | ASTM D2671 | 2.0 kV/mm |
焊锡成份 | - | 锡/铋 |
